由于原有的破碎機是通過兩臺異步電機（200kw）控制皮帶連接拖動同一個轉子軸，因?yàn)樵械钠扑闄C(jī)控制系統是采用星三角啟動的，在工頻運行時，導致啟動的沖擊電流較大，較易引起電網產生波動，而且會同時造成較大的機械沖擊與磨損，這會導致電機的使用壽命的大幅下降，增加了設備維護的工作量，對生產效率來說是有直接的影響。且原控制系統的電機一直工頻運行，無法通過調整電機的轉速以適應不同礦石的破碎要求。針對以上這些問題，對原系統進行變頻改造。
一、變頻改造項目介紹

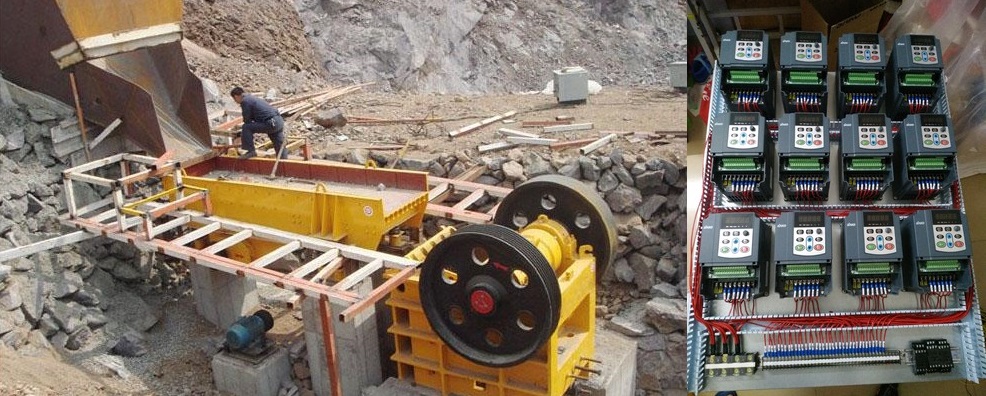

項目名稱：破碎機變頻改造
破碎機機構：200kW變頻電機2臺（380V，1470rpm，50Hz，360A）
二、選擇SKI600系列矢量通用重載變頻器的必要性
1、具有精確的轉速控制能力，用戶可根據材料和所需出料粒度調節合適的速度，變頻控制破碎機的輸出力矩隨著負載變化而改變，有效地提高效率；
2、具有自動加減速功能，可實現電機平滑啟動，機械沖擊小，減少維護保養費用，減小了對電網的沖擊；
3、變頻器保護功能齊全，可實現過壓、過流、欠壓、過載、短路等保護功能，確保電機穩定運行,并可減少振動、沖擊及噪音，提供良好工作環境等。
4、節能，根據所破碎的材料來調節電機轉速，提高效率，節約電能；
三、關于變頻器選型疑問解答
1、變頻器的選擇及控制方案
由于破碎機負載不恒定，隨著破碎對象的大小變化、喂料多少負載跳躍幅度很大，要求變頻器啟動轉矩大，過流能力強，因此變頻器的功率選擇上要比電機大一檔。本方案采用兩臺220kw變頻器帶兩臺200kw電機，因兩臺電機帶載同一個軸，同軸聯動，要求兩臺電機的轉速保持一致，對轉速的精度要求較高，若兩臺電機轉速不一致會出現一臺電機速度快，一臺速度慢，速度快的電機會拖著速度慢的旋轉，很容易出現過電流報警，而速度慢的電機因存在轉差，使其處于再生發電狀態，導致變頻器出現過電壓報警；為避免報警，此方案中兩臺PI9330220G3變頻器通過外部端子同時啟動，并且采用直流共母線技術，很好的解決了這個問題，變頻控制系統啟動平穩，運行電流穩定。
根據以上變頻器選型原則，破碎機變頻改造用的器件選型清單如下：
2、變頻器端子接線方法
設置啟動和停止按鈕各一個。其中用到數字輸入端1、3，繼電器輸出1和2。其中輸入端子DI1定義為正轉，DI1與COM接通時，電動機作正轉運行。按下停止按鈕時電機停止運行。DI3設置為三線制運行方式。變頻器中的F1組參數按照下表進行相對應的設置。當變頻器發生故障時繼電器輸出1（常閉）動作，該信號控制傳送皮帶交流接觸器的工作，當有故障發生時，停止所有皮帶機進料機構的動作。
四、破碎機應用PI9000變頻調速后的效果
破碎機進行變頻改造后效果良好，具備以下優點：
1、提高破碎工作效果
變頻控制系統具有精確的轉速控制能力，使電機的轉矩輸出與負載相匹配。用戶可根據材料和所需出料粒度調節合適的速度，變頻控制破碎機的輸出力矩隨著負載變化而改變，有效地提高了工作的效率。
2、防止電機損壞
變頻器具有很好的過流保護功能，如出現設備卡料或設備缺潤滑油導致電機負載過重，變頻器的保護功能可以對電機進行有效保護，防止其過載燒壞。
3、延長破碎機的使用壽命
變頻器有效地將啟動電流的峰值減少到最低程度，延長破碎電機的使用壽命。
4、節約能源
變頻器控制破碎機與傳統控制的破碎機比較，能源節約是最有實際意義的。根據所破碎的材料來調節電機轉速工況是經濟的運行狀態。
