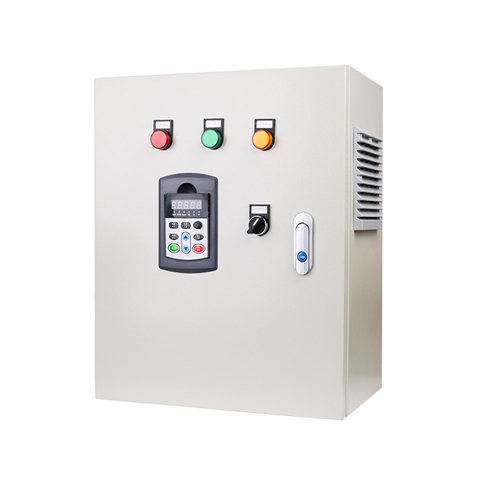

如果用戶的恒壓供水變頻柜需要調試變頻器，需遵從以下三個要求來調試，不能隨意調式變頻器。
一、通電前的準備工作
1、先檢查變頻器的接線和配線。
a、 檢查進出線主電源連接是否正確、可靠。電源電壓的等級是否符合 變頻器使用說明的要求，連接是否牢固。絕緣層有無破損。仔細檢查端子排有無松脫，是否存在短路等隱性故障。接地是否良好。
b、 檢查變頻柜內控制回路的進線連接和電壓等級是否符合變頻柜的應 用要求。各連接線連接是否牢固，絕緣層有無破損，各電路板連接插頭接插是否牢固。
c、 清理變頻柜內部雜物，再次確認主電源進線、控制回路線路、接地 線、零線的連接有無不當之處.保持變頻器周圍的環境清潔、干燥，嚴禁在變頻器附近放置雜物。認真檢查有無遺漏的螺絲及導線等，防止小金屬物品造成變頻器短路事故。
2、咨詢用戶的系統控制要求及管網壓力設定要求，記錄下來。
3、如果變頻柜控制的是潛水泵，咨詢用戶明確潛水泵的電機相關參數：額定功率、額定轉速、額定電流等，確認后紀錄下來。如果控制的是離心泵或風機就將電動機銘牌上的參數記錄下來，以便在進行變頻器的程序設定時能將電動機的參數準確輸入，從而實現變頻器保護的準確和控制的精確。
4、檢查用戶的管網安裝連接是否符合我們的安裝圖，如果用戶未按照我們的圖紙安裝施工，特別要注意的是單流閥和檢測儀表的安裝位置。我們要向用戶陳述讓其明白不當安裝的利害關系。其一，如果控制的是深井潛水泵，不安裝單流閥在停泵的時候，管道中的水會往井內倒流這樣不僅造成了電能的白白浪費。又因潛水電泵是禁止反轉運行的而水在回流的過程中會引起潛水電泵的反向運轉，常期會造成潛水電泵內的緊固件松動，發生機械故障。其次，因?yàn)槲覀兊墓┧艿朗莻€(gè)全密閉的系統，管道中的水在往井內回流的過程中，會在管道內部形成近似真空的狀態，而我們安裝在管道上的壓力檢測儀表會因?yàn)楣艿纼?nèi)的真空負壓反吸而造成損壞，進而造成我們的設備因檢測儀表的失靈而無法啟動。
5、檢查壓力檢測儀表與變頻器的接線是否牢固，連接是否正確。我們的壓力檢測儀表的接線規則：屏蔽線的紅色線接儀表內的紅色引出線、屏蔽線的黃色線接儀表內的黃色引出線、屏蔽線的綠色線線接儀表內的藍色引出線。變頻器內的端子接線規則：屏蔽線的紅色線接變頻器內反饋端子的負端、屏蔽線的黃色線接變頻器內反饋端子的輸入端、屏蔽線的綠色線接變頻器內反饋端子的電源端。
6、檢測水泵電機的電機線絕緣是否良好，有無破損，線徑是否達到要求。先檢測水泵電機的三相阻值是否平衡。
二、通電后啟動前的準備工作
1、 合上空氣開關，觀察變頻器鍵盤顯示屏有無異常顯示，聽聽變頻器內有無異常的響聲振動或糊味。
2、 進行程序設置。如果是閉環控制系統按照閉環控制的要求，將系統的閉環控制參數逐一設置。確認電動機的參數設置是否正確，變頻器的保護參數值設置是否恰當?？刂品绞绞欠穹弦蟆Ｗ⒁庠诔跗谡{(diào)試的過程中比例增益P不可以調的太大，也不可以太小。積分時間T不可以調的太短，但也不可以調的太長。
3、 我們很多廠家的變頻器。按照變頻器的鍵盤顯示程序設置后，在停機的狀態下，鍵盤顯示屏能顯示反饋信號的大小。當我們撥動壓力檢測儀表的時候，在變頻器的鍵盤顯示屏上會看到，在設定的顯示位置上有一個數值隨著儀表的撥動產生著變化。這個數值就是壓力檢測儀表傳送到變頻器上的反饋顯示值。在這里，我們可以根據前面用戶提供給我們的要求的管網壓力設定值，將壓力檢測儀表手動撥到我們需要的壓力位置穩定住。此時觀察變頻器的鍵盤顯示屏上的數值是多少，記錄下來。我們?cè)俅芜M(jìn)入變頻器的程序中，找到壓力設定程序?qū)偛诺玫降臄?shù)值輸入并存儲。到此我們的壓力設定工作就結束了。
三、通電后啟動時的工作
1、 先將出水總管上的總閥門關閉或只開1/3狀態即可。如果我們控制的是離心泵，用我們的肉眼可以看到水泵的旋轉方向。如果發現旋轉方向不對，停機后將方向調整過來即可。如果我們控制的是深井潛水電泵，因?yàn)樗脵C(jī)組在地下的井水中我們無法看到它的旋轉方向，但是我們可以將潛水電泵啟動起來后，觀察潛水電泵的出水情況、工作電流及運轉的聲音。如果聽不到井管內有出水的聲音或出水量小，壓力檢測儀表不見有壓力上升或上升的小，電流表顯示電流又大，運轉聲音也大，說明我們的潛水電泵的方向有可能不對。將電機的電源線調整一下，再次啟動，比較兩次的區別，出水量大，壓力表顯示壓力能快速上升而且能上到我們的設定值，運轉電流穩定，運轉聲音正常的就是正確方向。
2、 如果變頻器驅動潛水電泵發生啟動困難的情況，
a、我們要先檢查電 泵的各項指標參數值輸入到變頻器程序中的是否正確，是否在變頻器的額定應用范圍內，尤其是與啟動有關的部分。
b、保護值的設定是否恰當，適當提高保護值。
c、適當提高變頻器的啟動頻率。
d、適當提高變頻器的啟動轉矩。
e、減小變頻器的載波頻率值在2.5 ~ 4.0KHz，從而增大有效轉矩值。

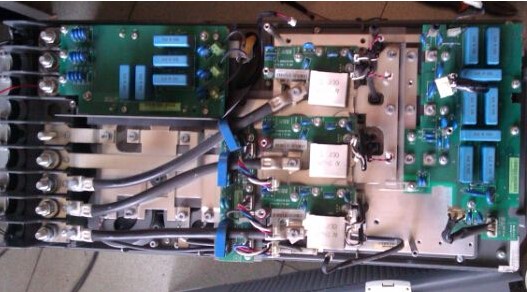

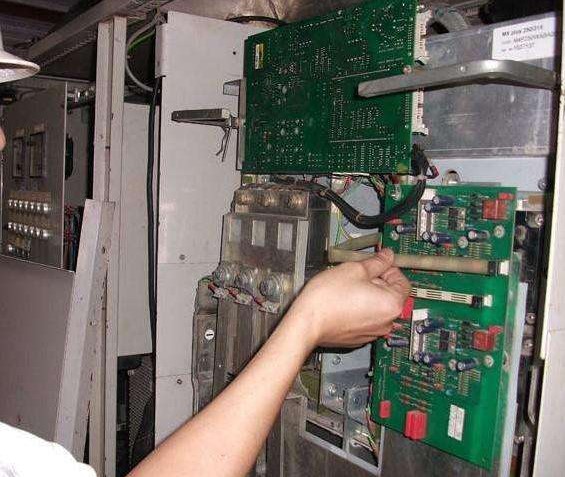

f、減小啟動時間。g、測量輸入端R、S、T的三相電壓情況是否滿足啟動要求。h、測量變頻器的直流環節的P、N 端的直流電壓值是否滿足進線線電壓的1.35倍，即1.35UMAX。 i、斷電，等內部充電指示燈熄滅后，檢查驅動電路插件接觸是否良好，面板電路的插件接觸是否良好。
j、在調試的過程中，一旦發生了參數設置類型的故障后，變頻器都不能正常運行，一般可根據說明書修改參數。簡單的方法是將變頻器的所有參數恢復為出廠值，然后按步驟重新設置。 如果還是啟動困難的話，我們先要切斷供電電源，然后將潛水電泵的電機線從變頻器上拆除下來，再次對潛水電泵進行測量，確認其性能正常后，可將潛水電泵的電機線直接接到空氣開關的下部。而且潛水電泵的電機線最好要穿過電流互感器，為了便于觀察潛水電泵的啟動和運行電流值。準備妥當后，首次合上空氣開關3 ~ 10秒左右，在斷開。同時要觀察到電流表的電流顯示值。如果在理論的啟動電流范圍內，我們可以再次將空氣開關合閘30秒左右，進一步觀察。正常的話我們?cè)诘谌魏祥l的時候適當延長時間到5 ~ 10分鐘，隨時觀察潛水電泵的工作電流。如果運行正常，這說明潛水電泵葉輪部分有點澀，輕微堵轉。然后將潛水電泵的運轉方向確認正確后，如條件許可我們讓潛水電泵多運轉一段時間，磨合一下，我們就可以在將其接到變頻器上，讓變頻器來控制其運行。
3、 先確定變頻器的壓力設定值是否符合用戶的要求，啟動變頻器驅動水 泵運轉，隨著變頻器的頻率逐漸升高，水泵的轉速也在增加，壓力檢測儀表的壓力指針開始緩慢上升，當升到預設的壓力值位置時壓力表的指針開始逐漸穩定下來。此時變頻器的鍵盤顯示屏上顯示的電機運行頻率開始產生變化最后穩定在某個頻率值上輕微波動。這時間我們可以將管道上的總閥門逐步的打開，此時壓力表的指針開始下降， 變頻器顯示屏上的頻率值又開始上升，表明水泵在加速運轉，經過一段時間的抽水，管道內的水壓會逐漸升高，最后會穩定在我們預設壓力值。
4、 如果壓力檢測儀表的指針擺動頻繁，我們先將壓力表下部的三通旋塞閥關到合適的位置。如果指針仍舊在e68a84e8a2ade799bee5baa6e79fa5e9819331333337623431緩慢的擺動，變頻器鍵盤顯示屏上的頻率變化頻繁說明問題出在我們的比例增益P和積分時間T上，兩個值的設置不合理。現場邊運行邊調節，逐步調節到系統穩定合理。如果是儀表本身抖動劇烈，說明儀表的安裝位置的供水管道震動太大。解決辦法是：用細管將壓力檢測儀表延伸固定就可以排除了。
5、 觀察變頻器及水泵的運行電流是否穩定，變頻柜內的溫升情況，如果變頻柜內溫度過高，可以將柜體后部的門拆除下來，保持柜體內有足夠的通風散熱空間。電機電纜的溫升情況，是否在合理范圍內。
6、 快速關閉或打開出水總管上的閥門，觀察系統的壓力跟蹤和壓力反饋的穩定情況，是否存在振蕩現象，我們可以通過觀察變頻器鍵盤顯示屏上顯示的反饋量的變化，是否忽大忽小，不夠穩定，則：或增大積分時間或減小比例增益。我們要注意的是：觀察振蕩現象，不能根據變頻器的輸出頻率來判斷。其次，我們要注意觀察系統的反應是否過慢，當反饋量（即管道壓力）急劇增大或減小后，系統能否及時恢復，如果恢復時間過長，則：減小積分時間或增大比例增益。如果壓力跟蹤良好、穩定無大的波動，說明我們的調試工作合格。
