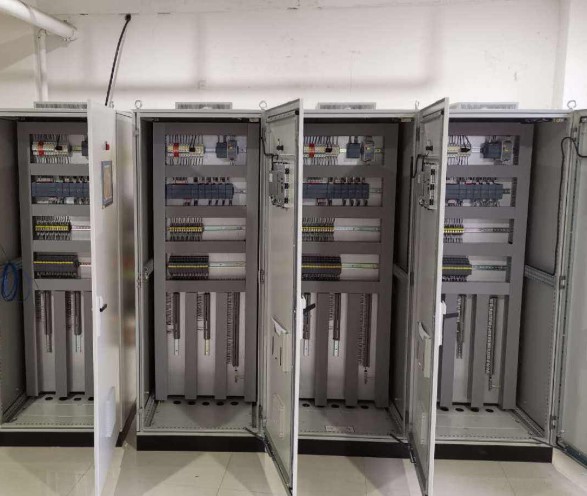

在設計安裝可編程PLC控制器的電控柜時，需要根據各種要求確定柜內所有電器的擺放位置。充分考慮冷卻通道和輸入輸出線的安全方便。還有三相或單相電源線和PLC控制線。塑料線槽、安裝導軌、各種傳感器的輸入端子等。電力線和PLC的引入線和輸出線，根據被控負載的大小，選擇有一定余量的五芯或四芯橡膠導體電纜。
PLC的安裝線可以是BVR為0.5 ~ 0.75 mm2的銅芯軟塑料線。最好將PLc的輸入、輸出和DC功率用不同的顏色分開。
比如在日本三菱plc中，X代表輸入，Y代表輸出，而德國西門子使用I作為輸入，O作為輸出。
所有PLC的+24v采用紅色BVR0.75線，GND采用黑色BVR線，PLC的接地采用藍黃雙色PE線。所有的輸入線都是一種顏色的BVR線，顏色是根據自己的喜好選擇的，不要和其他用過的顏色重復。對于溫度傳感器和各種編碼器的輸入線，使用屏蔽線進行輸入。PLC輸出線按同色。所有PLC線路的接頭必須用安裝線路的專用塑銅接頭進行壓接。至于特殊銅塑接頭的顏色，沒有嚴格的要求。
PLC電箱內的所有連接，都用管道打碼機按照PLC電路圖上的編號和總電路圖的要求，標上不同直徑的梅花管，一一對應，便于查找和維護。
從PLC到控制繼電器再到輸出端子的安裝導軌，根據輸出點數，可適當選擇單層或雙層端子排。注意點對點連接不能冗余。剪掉多余的電線，做一個新的頭。塑料線槽的尺寸應根據PLC控制的繼電器數量(即安裝BVR的導線數量)合理選擇。線槽應水平和垂直，并用鉚釘固定。
注意將PLC的輸入輸出接線與電氣設備的輸入輸出接線分開。PLC箱的安裝位置應盡可能遠離干擾源，并應連接專用接地保護。為了避免電力線對PLC的干擾，電氣柜內宜安裝一定容量的隔離變壓器。
