一、前言
我國在隨著社會發展的前進步伐中，在經濟騰飛的同時，也開始越來越多地將關注的目光投入到環境保護中。伴隨國家發布關于加強環境保護的指導意見，各類生產制造公司都開始關注節能減排問題。而在工業生產當中，作為使用頻繁且耗能嚴重的各類鍋爐設備成為了首要改造目標，其節能降耗和環保改造都是屬于勢在必行升級改革措施。
對于鍋爐設備，引風機是其中一個重要的控制工藝要素，引風機主要是排除爐膛內產生的煙氣，并使?fàn)t膛內保持一定的負壓，克服尾部煙道內的壓力損失。通過變頻器調速應用可以實現上述節能降耗和環保的
二、工藝原理
異步電機的轉速n與頻率f成正比，只要改變頻率f可改變電動機的轉速。而引風機是一個典型的風機負載，具有變轉矩的控制特性。于是根據流體流量與風機的轉速關系可知，流量Q與風機轉速n的一次方成正比；電動機轉矩M與轉速n的二次方成正比；電動機輸出功率P與轉速n的三次方成正比。
根據上述原理，我們可根據鍋爐工藝使用的要求調節引導電機的轉度，并且可以改變輸出電流電壓和功率以實現能效。 并不會像傳統擋風板調節擋板一樣會產生節流損失以及爐膛內的負壓波動。
過去，交流異步電動機的寬范圍無級調速是不容易實現的。在變頻器得到廣泛應用的今天，通過變頻的方式，可以很好地解決這個問題，從而為引風機連續工藝調節帶來了真正的解決方案。目前8000B變頻器已經很好地應用于各種風機的節能改造，包括鍋爐鼓風機、引風機。
由于爐膛在運行時需持續添加燃料，而后在通過利用鼓風機完成助燃，而鍋爐引起蒸汽，能夠為工業生產和住宅生活提供二次能源。 當燃料燃燒時，必須保持爐子中的壓力和充分的燃燒，并且鼓風機用作這種效果，并且調節空氣的量以保持爐子負壓，然后燃燒的產生的廢氣可以通過設置好煙道排出 。
并且煙氣通過引風機往外部輸送時，又通過在煙道中的重力沉降室，在沉降室中通過噴霧的方式使煙氣中的塵粒自重增大流入水封池，這樣燃燒后排放的煙氣中沒有較大顆粒?？梢赃_到排放標準。
三、具體應用實例

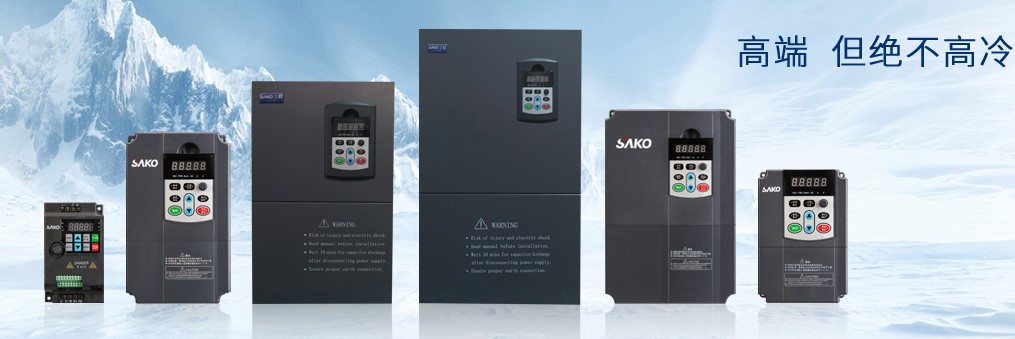

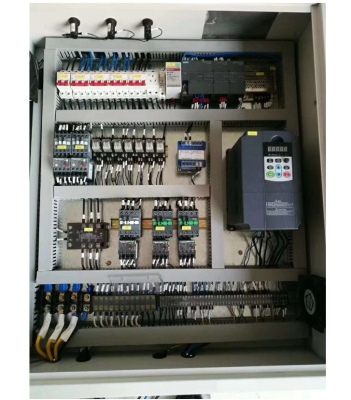

傳統家具制造商可以充分利用這種工業廢物來將廢物轉化為珍品，并通過燃燒制造工藝來提供生產和生命的熱能。 鍋爐已被使用多年，整體效率并不理想。 因此，制造商希望通過節能變換提高應用效果。 為此，采用了SKI600系列的三科變頻器，對其引風機和鼓動風機都進行了變頻調速改造
應用變頻技術的實際效果
啟動性能：由于電動機的轉矩M與轉速n的二次方成正比，采用變頻器啟動時頻率低，轉速也低，啟動電流就小，避免工頻啟動時形成的大電流對電機、電纜、開關等設備的沖擊，因此啟動性能得到改善。
控制精度：使用變頻技術后，變頻器可以直接通過改變頻率控制風機轉速來控制風量，調整方便。變頻器調整的最小幅度為Δf＝±1.5Hz，爐膛負壓變化僅（50－80）Pa，遠比檔板調節精度高。由于提高了控制精度，使鍋爐的燃燒調整更加穩定，避免或減輕了檔板調節使?fàn)t膛負壓變化大，燃燒不穩定的現象。
功率因數：由于變頻器內的濾波電容作用，使其具有功率因數補償功能，使功率因數cosφ≈1，從而減少了無功功率損耗，減小了電流，也減少了線損和設備的發熱，提高了設備的有功出率。
使用期限：使用變頻器后，由于取消了調節檔板，使風壓波動減少，從而減少了風道振動，減輕軸承磨損。由于使用變頻器，風機電動機的運行頻率為20－47 Hz，轉速低，轉矩小，這樣等于提高了運行設備的安全系數，有利于機組的長期安全運行，也延長了風機、電動機等設備的使用壽命。
采用變頻技術可幫助鍋爐引風機，避免節流損失以及引起爐膛內負壓波動幅度大造成的安全隱患。風機變頻器在引風機上不僅可實現低速啟動，無級變速調節等功能的同時，也能實現節能降耗，對于安全運行，延長設備壽命方面都有著重要意義。
