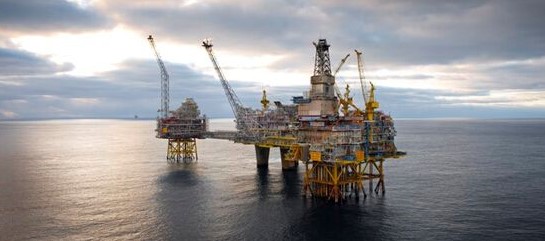

海上平臺修井機是一種解決油井生產中存在的故障，可進行完井、修井和鉆井的系統，其關鍵部件是驅動絞車/轉盤的驅動機構，泥漿泵電機驅動機構，可靠的變頻驅動系統能有效減少設備故障率，優化作業流程，提高生產效率。該文介紹了匯川技術交流矢量變頻技術在渤海旅大10-1平臺修井機上的應用，簡述了該修井機系統，并對變頻驅動系統進行了詳細的介紹。
一、工程描述
1、項目背景
修井設備可按平臺上每口井進行側鉆，并可完成井口裝置的安裝，也可完成油氣井的小修、檢泵、撈、修套、封堵等作業。修井機械主要由司鉆臺、卷?yè)P(yáng)機、轉盤機、泥漿泵、游吊系統、傳動系統、液力輸送系統、氣路系統、井架等組成。
原本配置在鉆井平臺上的柴油機直接驅動絞車和泥漿泵，存在噪音大、速度控制不靈活、轉向復雜、操作困難、能量損失大等問題。，嚴重影響業主的生產效率和能效考核。為了解決上述問題，業主決定在C平臺上為外部修井機的絞車和泥漿泵安裝交流矢量變頻器。
2、方案介紹
該平臺修井機的絞車(帶轉盤的共用變頻器)和泥漿泵驅動系統采用690伏電壓等級的多機驅動變頻產品，并配有兩個1250A進線柜和兩個1200千瓦基本整流柜，形成共同的DC總線結構。兩臺1000千瓦變頻柜分別驅動絞車和泥漿泵，絞車電機為800千瓦/600伏，泥漿泵電機為600千瓦/600伏，通過變頻器與Profibus總線連接，實現鉆桿升降和泥漿泵循環運行的遠程總線控制。
二、產品選型與配線
1、產品選型
依據該海洋平臺修井機的電壓等級、電機功率并結合實際工況。
2、電氣原理
接線圖中主要包含主回路、輔助電源回路、制動單元回路、編碼器的接線方式。
三、方案優勢
1、現場總線控制技術
通過現場總線Profibus-DP協議，變頻器與 PLC監控軟件進行通信，利用人機監控組態軟件實現鉆機和修機電控系統的參數設置，監測，數據顯示，數據記錄，故障自診斷，故障報警等功能。通過選擇相應畫面的數據庫按鈕，人機界面操作簡單，可實現工藝流程全過程監控，實時顯示信息，歷史動態畫面等。在LD10-1油田綜合調修機正常工作時，司鉆可通過控制臺上的觸摸屏，對與鉆井工況有關的鉆井參數及相關鉆井設備的主要操作參數進行監測，并可對鉆壓、轉速、轉盤力矩等參數及某些功能進行設定。
通過LCD操作變頻器，而CANLINK總線則與變頻器實時通信，對多個運行參數進行實時監控，方便切換參數；同時，該變頻器具有友好的、詳細的中文界面，用戶不需指令就可改變監測參數，控制變頻器，分析故障。
2、絞車驅動電制動及與泥漿泵驅動共直流母線
采用電子檢測和控制回路的制動組，可實時檢測絞車變頻器直流回路的電壓，在下鉆作業中，游動系統通過拖曳絞車來驅動電機反轉，在矢量控制變頻器的作用下，電機處于“發電”狀態，當變頻器直流回路的電壓超過閾值時，制動組以斬波的方式控制外部制動電阻進入變頻器直流回路，以能耗制動的方式消耗制動電阻的能量，這種能耗制動單元加外部制動電阻的制動方案稱為電制動，保證了絞車在放大鉤鉤時的制動特性，彌補了液壓盤式制動的不足，提高了運行的安全性和可靠性。而絞車驅動電機能耗制動具有與液壓盤式制動連鎖控制功能。
泥漿泵變頻器和絞車變頻器共用DC母線的多傳動方案，可以在絞車“發電”工況下為普通母線泥漿泵變頻器提供能量，降低系統損耗，降低原柴油發電機油耗，提高電能利用率。
3、轉盤的無級調速及快速正、反轉切換
轉盤轉速可以在0~額定轉速范圍內實現無級變速，轉盤轉速可以根據鉆井工藝實際工況的需要而確定(井深、泥漿性質、鉆頭類型、鉆頭直徑、地層巖性、鉆進或地質要求等)，有效地提高鉆井速度，提高鉆井時效，降低鉆井成本。
司鉆控制臺設有一個轉盤轉向指配開關，根據鉆井工藝和鉆井情況需要，可將轉盤轉向開關設為“正轉”或“反轉”(如轉盤反轉，可設反轉口令和確認按鈕，以免誤動造成鉆井事故)。在給定當前工作所需的扭矩限值的基礎上，順時針旋轉轉盤中的轉輪，再將轉盤順時針旋轉轉盤中的手輪，就可以控制轉盤按選定的旋轉方向和給定的轉動速度運轉，轉動速度越大，轉盤的轉速就越高，司鉆可根據鉆井條件，隨時改變轉盤的轉速。
采用閉環矢量變頻驅動方案就能完美的實現無級調速和快速正反轉切換。這也是直接柴油機驅動方案不可避免的缺點。
4、轉盤的扭矩限幅功能
轉盤變頻器的扭矩限制功能可以在轉盤驅動電機zui大輸出扭矩的0-100%之間任意調節設定。鉆進時，通過PLC采集變頻器(轉盤和絞車共用變頻器通過機械掛檔切換)的電壓、電流、頻率及實際轉矩并在觸摸屏上進行顯示。正常鉆井作業時，轉盤的輸出扭矩應在設定的扭矩極限范圍內動態工作。當井下出現異常情況，轉盤扭矩超過扭矩極限設定值時，變頻器應保持扭矩極限設定值超過設定時間，并向故障變頻器報告停機，并與轉盤慣性制動器聯鎖，實現轉盤扭矩極限保護，避免鉆具事故。鉆井過程中，司鉆可以根據鉆井工藝和鉆具的實際情況，通過司鉆控制臺上的轉盤扭矩限值來設定手輪，并隨時調整轉盤扭矩限值的設定。在轉臺運行過程中，當扭矩超過極限時，變頻器具有扭矩釋放功能。
早期修井機方案采用的液力變矩器，本身有較大的傳動損失，效率較低，配備必要的供油、冷卻等輔助系統，結構復雜，每年都需要進行檢修。采用變頻器的扭矩限幅靈活、電子無級調速功能完全可以省去液力變矩器，從而提高能源利用率，降低系統故障率，減少維修成本。
5、閉環矢量控制優勢
采用變頻器，驅動絞車電機時的數據可使內部進行高速、數字化，無錯誤的進行數據交換，抗干擾能力強，同步精度高。動態響應絞車低頻時可產生高起動轉矩，提高起動和低速時的起動轉矩，用單軸電機驅動絞車， PLC通過 DP總線采集變頻器的工作數據和滾筒轉數信號，判斷滾筒的起鉆狀態，自動計算出滾筒的位置、速度，通過 PLC控制程序發出控制信號，使絞車驅動電機按給定的速度驅動絞車滾筒，實現對絞車起鉆功率的合理利用，提高鉆井時效。采用交流變頻調速范圍寬、速度為0-1.2 m/s的方式，既能滿足鉆井工藝要求，又能實現絞車速度閉環控制與絞車高度位置閉環控制的有機結合，大大提高鉆井時效，增強設備運行的安全性和可靠性。
絞車驅動變頻器由于采用了矢量控制方案，使的絞車驅動電機在零轉速時也能輸出額定扭矩(懸停狀態)，這是直流電驅動鉆機不能比擬的。
6、故障分級處理
系統出現警告類故障，四鉆臺遠程復位即可繼續使用;如出現嚴重故障，變頻器會斷開進線柜斷路器并提示故障。例如，在高速情況下緊急抱閘剎車，變頻器會檢測到電流瞬間很大輸出功率瞬間很大，發電機瞬間輸出電壓會降低當?shù)陀谇穳狐c(diǎn)時變頻器報欠壓故障緊急停車。
故障級別分為：
級別一:故障自由停車;
級別二:故障減速停車;
級別三:故障降額繼續運行;
級別四:繼續運行，限制上限頻率;
級別五:繼續運行，不可以再啟動;
級別六:繼續運行，可以在啟動;
級別七:屏蔽故障
7、維護便利
熔斷式隔離開關，隔離和保護一體，支持本組逆變柜在線維護，柜外操作，安全可靠。高分?jǐn)嗄芰?，快速熔斷器，可快速安全保護，提高產品可靠性。迅速切除故障部件并投入冗余備件，大大提高了維護的便利性，縮短了故障停機時間。
變頻器采用單管為單元的模塊化設計，使之在高振動場合機械應力得以分散。功率模塊自重小于25kg,單人即可維護兆瓦級別大功率逆變器。采用低漏感的busbar技術，使系統的驅動性能達到zui佳。
四、總結
該系統選擇了工程型變頻器產品。該海洋平臺公司與變頻器制造商合作，定制開發，滿足客戶現場高鹽霧、高濕氣等惡劣情況和特殊需求，至今運行穩定可靠，已無故障，修井多口，深受業主和井隊好評。該系統項目的成功應用將加速海洋石油鉆修井平臺變頻驅動系統的國產化，促進海洋平臺產業的產業升級。
