由于變頻器適用領域不斷擴大，所采用技術也不斷拓寬。以下將分別對主電路、控制電路、傳感器、多功能化、小型化、系統化等方面分別敘述。
1)主電路的新技術 為追求變頻器的小型化，人們費盡心機，可以說主要是不斷地和減少元器件的發熱作斗爭。現在主電路中占發熱量為50%~70%的IGBT的損耗已大幅度減少，由于采用了柵極——控制極新技術，使集電極一射極間的飽和電壓UCE(sat)大為降低，從而開發出第四代IGBT。采用這種新器件使低損耗成為可能。主電路模塊可做到小型、低價且保護功能完善，為目前普遍應用的IPM(Intelligent Power Module)。
此外，為降低電動機產生的噪聲，常把開關頻率提高到10~15kHz;但由此亦帶來負面影響，即對附近的機器產生電磁干擾。解決的辦法是降低開關時電壓脈沖的du/dt，一般通過驅動電路技術將此值限制在500V/μs以下。變頻器中的另一個噪聲源是由于控制電源采用DC/DC整流器而產生的。若改用半諧振電路可得到滿意結果。圖1-1表示采用新電路后測出的噪聲分貝數與原有電路作比較。由圖可見在頻帶為30~50MHz范圍內，可降低15~20dB。
對主電路的再一個要求是對輸入側諧波電流的限制。一般通用變頻器的電源側多用不控二極管整流器，電流輸入端將會產生諧波電流。為此，各國都規定了限制諧波規范，使人們對限制諧波入網的必要性有更進一步認識。一些變頻器(含簡易型變頻器在內)產品裝備了經濟型的限制諧波部件，即如圖1-2所示的直流電抗器接線端子。采取各種措施使功率因數增加到1，達到主電路高效。

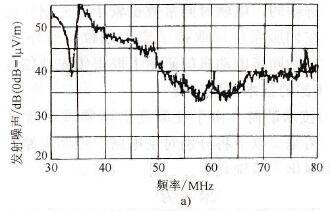

圖1-1 發射電磁噪聲的數據例
a)原有方式b)新方式
2)最新的控制技術 通用變頻器在快速響應和高性能方面，現在也提出高的指標，以滿足新產品開發的需求。實現控制高速化的主要動力之一是微處理器的高性能化。幾十年前，在變頻器上用16位微機就認為控制速度夠高了;現在一般是用32位微機，被稱為RISC(Reduced Instruction Set Computer，精簡指令集計算機)其處理速度大大提高，控制運算處理的速度幾乎提高2倍以上。在伺服控制變頻器上，過去多用軟件處理的運算已用ASIC (AppilcationSpecific IC，專用集成電路)等的硬件處理來代替。這樣，控制周期將加快10倍，使整個控制系統的響應速度大大加快，大約提高響應速度的5倍。

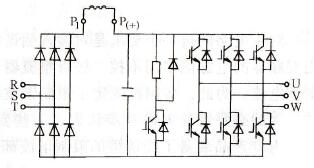

圖1-2 通用變頻器的主電路
由控制方式可見，即使普通的通用變頻器也進入了矢量控制的新時代。在高功能的一類機型中，只要用戶選購一種備用電路板，就可使通用變頻器變成一個帶速度傳感器PG(Pulse Generator，脈沖發生器)的矢量控制變頻器。因此，可以說現在已進入提供低價、高性能的矢量控制變頻器的新時代。
矢量控制的控制性能與驅動電動機在運行中的參數能否正確把握有很大關系。故在矢量控制變頻器上應增設參數自調整功能。除了在設備停轉的離線情況下自檢測外，尚須具有在運行中由于溫度變化在線測出電動機參數改變的自調整功能。
伺服控制型變頻器除上述自調整功能外，尚需實時檢測負載慣量的技術，結合負載求得一種良好的控制響應。
在通用變頻器上，已開發出一種獨特的力矩矢量控制方式以改善控制性能。但若用于極低速運轉范圍內，其力矩的運算精度尚有待提高，其原因是由于磁滯損耗引起的鐵損未進行補償，若充分考慮此因素會提高低速的控制性能。低速區的另一問題是低速時速度不均勻不穩定問題;其原因是由于輸出電壓的波形畸變未得到補償。以上問題解決后，變頻器的低速性能會得到明顯改進。
圖1-3一臺3.7kW電動機采用變頻調速，在1Hz空載運行時轉速不均勻的測量數據。由圖可見，在波形中高于工作頻率6倍的不穩定成分大大降低。
3)新的傳感器技術 對于伺服控制變頻器，為進行高速運算處理達到高精度控制，選用合適的旋轉位置傳感器是十分重要的，往往由于它而影響系統的整體性能。一般這種傳感器采用高分辨率的數字編碼器，多用16位的編碼器。隨著分辨能力即位數的增高，編碼發送器和伺服系統放大器之間的配線根數增加。新的做法是將原來信號的并行傳送方式改為串行傳送。

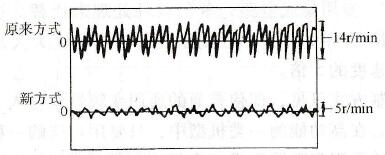

圖1-3 轉速不穩定的測量數據(1Hz，空載時)
4)高功能化、多功能及智能化技術 近來市場對變頻器的要求是多功能，盡可能減少些設備，用軟件實現多功能及智能化技術，期望迫切的是維修功能。新的機械成套裝備，往往采用多臺變頻器，人們擔心由于一臺變頻器故障而使整臺設備停止運轉。為了避免這種不良后果，要求在每臺變頻器開動前都要仔細地做好檢查保養工作。
一般影響變頻器壽命的一些部件，新開發的變頻器可以事先，例如對電容的電容量，總運行時間和環境濕度進行測定，綜合評估后預告該部件的壽命。開發的這種新型變頻器已得到用戶好評。
又例如，對于大慣性負載起停的特殊功能開發，帶這類負載時，當瞬時停電后再起動或者由于外部風力作用于葉片上，當變頻器再起動時都要求無沖擊地平滑起動。為此，變頻器應附加起動的特殊控制環節，即設定適當?shù)恼答佔约ふ袷?，以此振蕩頻率來推算電動機的轉速再確定起動頻率值。該方式推定速度時已考慮到轉速的方向，故在運行中不管是正向還是反向，均可無沖擊地平滑再起動。
5)小型化技術 小型化技術在通用變頻器產品上已取得很大成績，現進一步要在伺服控制型變頻器上推進。具體的做法如下：
a)逆變器和伺服電路的小型化技術 實現小型化的關鍵是冷卻技術，冷卻風扇原來一直是用鋁鑄造，從冷卻效率的觀點，應用鉚焊和壓接較好。此外，部件的集成技術和高密度貼裝技術對小型化有很大貢獻，支架等部件的貼裝技術和系統的LSI化是未來研究的重要課題。
b)電動機的微型化 伺服電動機達到無損耗并微型化是研究的重要課題。為使伺服電動機實現微型化需解決如下技術問題：①采用稀土類永久磁鐵;②線圈下線工藝的改進;③用高熱傳導樹脂進行澆注的冷卻技術。若采用上述技術的開發成果，電動機的體積將減小為原來的1/3，從而實現微型化。
6)系統化的對應技術 在實現了通用變頻器的多功能和伺服型變頻器的高速響應后，要求進一步考慮變頻器與系統或網絡的連接，例如要求變頻器和上位控制的可編程序控制器( PLC)通過串行通信連接的系統化課題。
一般通用變頻器裝備有帶RS-485的標準功能，此外還通過專用的開放總線方式運行。開放總線可適用于不同行業和地區的多種方式，連接和使用非常簡便。
由于伺服型變頻器的信號高速響應能力強故，它與PLC可進行高速的串行通信。該總線由25MHz、3V系統進行驅動，故耐噪聲能力強，非常有利于伺服系統的高速控制。
